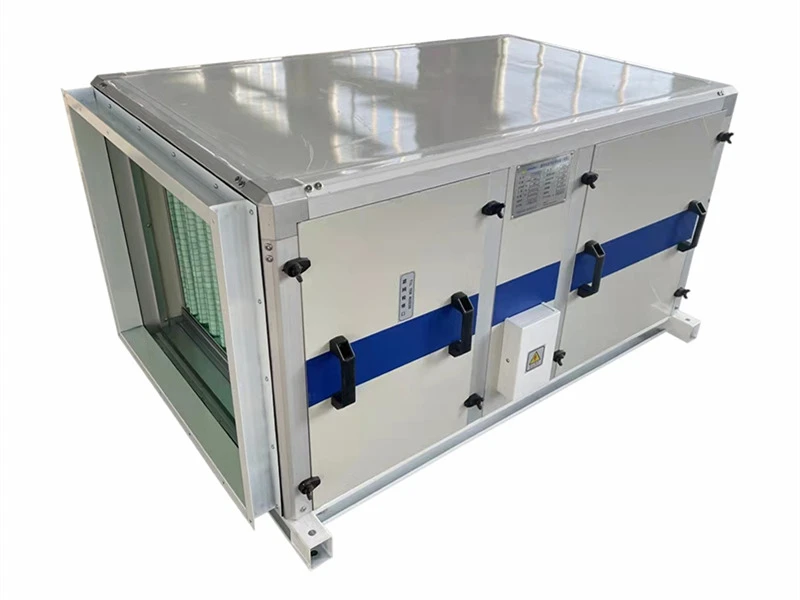

سینٹرفیوگل کابینہ کا پرستار

45 ملی میٹر مائل زاویہ فریم ؛ 30 ملی میٹر/50 ملی میٹر رنگین اسٹیل پلیٹ ؛ پسماندہ مراحل پرستار ؛ 35 کے لئے اعلی کارکردگی ، 000-60 ، 000 m³/h V کے سائز کے ڈیزائن . کے ساتھ

اعلی کارکردگی کے سازوسامان کو شامل کرکے لمبائی میں توسیع: 12 ، 000-15 ، 000 m³/h: +200 ملی میٹر ؛ 18 ، 000 m³/h: +300 mm ؛ 20 ، 000-30 ، 000 m³/h: +400 mm ؛ 40 ، 000-60 ، 000 m³/h: +650 mm .

یہ پروڈکٹ پسماندہ مراعات یافتہ پرستار اور اعلی معیار کی موٹر . اس میں ہوا کا حجم ، اعلی ہوا کا دباؤ ، مستحکم آپریشن ، اور کم شور . کی کابینہ کو جمع کرنا اور برقرار رکھنا آسان ہے ، جس میں انسٹالیشن اور سادہ . کی خدمت کرنا آسان ہے۔

گاہک مخصوص سائٹ کی ضروریات پر مبنی مواد کا انتخاب کرسکتے ہیں . معیاری ترتیب میں وسط میں پولی اسٹیرن کور پینل کے ساتھ ڈبل رخا رنگ اسٹیل کا استعمال کیا گیا ہے {. یہ مواد تھرمل موصلیت ، واٹر پروفنگ ، اور آگ کی مزاحمت کی ایک خاص سطح کی پیش کش ہے۔ سنکنرن مزاحم .

مزید برآں ، فلٹریشن آلات کے مختلف درجات کو ماحول کی بنیاد پر منتخب کیا جاسکتا ہے ، جس سے ہوا کی تزکیہ . کے مقصد کو حاصل کیا جاسکتا ہے۔

ماڈل	ہوا کی مقدار (m³/h)	طول و عرض (ملی میٹر)	پاور (کلو واٹ)	جامد دباؤ (PA)	ہوا کی مقدار (ملی میٹر)	ایئر آؤٹ لیٹ (ملی میٹر)	وولٹیج (V)
2.5#	2000	1600*800*710	1.1	650	710*575	450*450	380
2.8#	3000	1700*800*710	2.2	650	710*575	500*500	380
3.15#	4000	1750*800*795	3	700	710*660	500*500	380
3.15#	5000	1750*900*895	4	800	810*760	550*550	380
3.55#	6000	1800*1000*950	4	800	910*815	600*600	380
3.55#	7000	1800*1000*950	5.5	800	910*815	600*600	380
4#	8000	1950*1095*1050	7.5	800	1005*915	650*650	380
4#	10000	1950*1195*1110	7.5	800	1105*975	650*650	380
4.5#	12000	2200*1295*1110	11	800	1205*975	700*700	380
5#	15000	2400*1295*1330	11	800	1209*1175	800*800	380
5#	18000	2800*1600*1330	15	800	1510*600	800*800	380
5.6#	20000	2900*1600*1450	15	800	1510*800	900*900	380
5.6#	22000	2900*1600*1550	18.5	800	1510*800	900*900	380
6.3#	25000	3000*1800*1650	18.5	800	1710*900	1000*900	380
6.3#	27000	3000*1800*1650	18.5	800	1710*900	1000*900	380
7.1#	30000	3200*1900*1800	22	800	1810*1050	1050*1050	380
7.1#	35000	3200*2000*1950	30	800	1910*1100	1100*1100	380
8#	40000	3000*2100*2150	37	800	1960*1100	1200*1100	380
8#	45000	3000*2300*2250	37	800	2060*1100	1200*1100	380
9#	50000	3400*2600*2300	37	800	2460*1200	1250*1200	380
9#	60000	3400*2800*2400	45	800	2660*1200	1250*1200	380





fan فین کو "صاف" ہوا کی نقل و حمل کے لئے استعمال کیا جاتا ہے ، جس کا مقصد آگ سے خطرناک مادے ، دھماکہ خیز مواد ، پیسنے والی دھول ، کاجل ، وغیرہ کے لئے نہیں ہے .

fan پنکھا ایک غیر متزلزل بیرونی روٹر انڈکشن موٹر سے لیس ہے جس کی بحالی سے پاک مہر بند بال بیئرنگز .

cap کیپسیٹر کی زندگی بھر محدود ہوتی ہے اور اس کا تبادلہ 45 کے بعد کیا جانا چاہئے ، زیادہ سے زیادہ فنکشن . عیب دار کیپسیٹر کو محفوظ بنانے کے لئے اوپیرا -شن (تقریبا 5 سال) کے 000 گھنٹے کے بعد نقصان . کا سبب بن سکتا ہے۔

damp نم یا سرد ماحول میں تنصیبات کے ل life زندگی کا زیادہ سے زیادہ وقت حاصل کرنے کے لئے ، مداح کو مسلسل . چلانا چاہئے۔

fan فین کو باہر یا دوسرے نم ماحول میں انسٹال کیا جاسکتا ہے . اس بات کو یقینی بنائیں کہ فین ہاؤس نالیوں سے لیس ہے .

fan فین کسی بھی پوزیشن میں انسٹال کیا جاسکتا ہے .





fan فین کو فین پر ہوا کی سمت کے لیبل کے مطابق انسٹال کرنا ضروری ہے .

fan فین کو لازمی طور پر ڈکٹ سے منسلک ہونا چاہئے یا سیفٹی گرل . سے لیس ہونا چاہئے

fan فین کو محفوظ طریقے سے نصب کیا جانا چاہئے اور اس بات کو یقینی بنانا چاہئے کہ کوئی غیر ملکی اشیاء . کے پیچھے نہیں رہ جائے۔

fan فین کو اس طرح انسٹال کیا جانا چاہئے جس سے خدمت اور بحالی آسان ہو .

fan فین کو اس طرح نصب کیا جانا چاہئے کہ کمپن کو ڈکٹ یا عمارت . میں منتقل نہیں کیا جاسکتا ہے۔

speed رفتار کو منظم کرنے کے لئے ، ایک ٹرانسفارمر ، ٹریاک یا فریکوئینسی کنورٹر منسلک ہوسکتا ہے .

• ایک وائرنگ ڈایاگرام جنکشن باکس کے اندر یا الگ الگ منسلک . کا اطلاق ہوتا ہے

fan فین کو لازمی طور پر صحیح طریقے سے زمینی . میں بجلی سے انسٹال اور منسلک ہونا ضروری ہے۔

internal اندرونی تھرمو کوونٹیکٹ کا استعمال کریں ، وائرنگ ڈایاگرام . دیکھیں

• بجلی کی تنصیبات کو ایک مجاز الیکٹریشن . کے ذریعہ بنانا ضروری ہے

• بجلی کی تنصیبات کو مقامی طور پر واقع تناؤ فری سوئچر سے یا لاک ایبل ہیڈ سوئچر کے ذریعہ منسلک ہونا چاہئے .





شروع کرتے وقت ، اس بات کو یقینی بنائیں کہ:

current موجودہ لیبل . پر جو بیان کیا گیا ہے اس کے +5 ٪ سے زیادہ نہیں ہے

contected منسلک وولٹیج +6 ٪ سے –10 ٪ کے درمیان ہے جس کی درجہ بندی والی وولٹیج .

fan فین کو شروع کرتے وقت کوئی شور ظاہر نہیں ہوتا ہے .

{3- فیز موٹرز پر گردش کی سمت لیبل کے مطابق ہے .





fan فین کو اس کی پیکنگ میں لازمی طور پر انسٹالیشن . اس سے نقل و حمل کے نقصانات ، خروںچ اور مداح کو گندا ہونے سے روکتا ہے .

• توجہ ، تیز کناروں اور کونوں کو تلاش کریں .





service خدمت ، بحالی یا مرمت سے پہلے ، پرستار کو تناؤ سے پاک ہونا چاہئے اور امپیلر کو لازمی طور پر {{0} stop رکنا چاہئے۔

j جیمنگ اور تضادات سے بچنے کے ل larger بڑے شائقین کو ہٹانے یا کھولنے پر مداح کے وزن پر غور کریں .

neede ضرورت پڑنے پر مداح کو صاف کرنا ضروری ہے ، صلاحیت کو برقرار رکھنے اور اس سے بچنے کے لئے ہر سال کم از کم ایک بار ، عدم توازن جس سے بیرنگ . پر غیر ضروری نقصانات پیدا ہوسکتے ہیں۔

fan فین بیئرنگ بحالی سے پاک ہیں اور جب ضروری ہو تو اس کی تجدید کی جانی چاہئے .

fan فین کو صاف کرتے وقت ، ہائی پریشر کی صفائی یا مضبوط تحلیل ہونا ضروری ہے .

• صفائی ستھرائی کے بغیر امپیلر . کو ختم کیے بغیر کیا جانا چاہئے

• اس بات کو یقینی بنائیں کہ پرستار کی طرف سے کوئی شور نہیں ہے .





1. اس بات کو یقینی بنائیں کہ پرستار میں تناؤ ہے .

2. تناؤ کو کاٹیں اور تصدیق کریں کہ امپیلر بلاک نہیں ہے .

ther {0} therm کو چیک کریں/موٹر محافظ . اگر یہ منقطع ہوجاتا ہے تو زیادہ گرمی کی وجہ سے اس کا خیال رکھنا ضروری ہے ، دستی تھرمو-پروٹیکٹر کو بحال کرنے کے لئے . . بڑے موٹرو کے مقابلے میں 6..}}} بڑی تعداد میں اس تناؤ کاٹا جائے گا۔ موٹر پر . اگر اس میں خودکار تھرمو پروٹیکٹر ہے تو موٹر ٹھنڈا ہونے پر ری سیٹنگ خود بخود ہوجائے گی۔

4. اس بات کو یقینی بنائیں کہ وائرنگ ڈایاگرام کے مطابق کیپسیٹر منسلک ہے ، (صرف ایک مرحلہ) .

5. اگر پرستار اب بھی کام نہیں کرتا ہے تو ، سب سے پہلے کام کیپیسیٹر کی تجدید کرنا .

6. اگر اس میں سے کچھ نہیں ہے تو ، اپنے پرستار سپلائر سے رابطہ کریں .

7. اگر فین سپلائر کو واپس کردیا گیا ہے تو ، اسے صاف کرنا ضروری ہے ، موٹر کیبل کو بغیر کسی غیر منقولہ اور ایک تفصیلی عدم مطابقت کی رپورٹ . منسلک ہے۔





وارنٹی صرف اس شرط کے تحت درست ہے کہ مداح اس "ہدایات کے مطابق" . کے مطابق استعمال ہوتا ہے









اس بروشر میں صوتی اعداد و شمار مندرجہ ذیل تعریفوں پر مبنی ہیں: سسٹم میں . تلاش کرنا ضروری ہے

جس نکات کے لئے صوتی ڈیٹا پیش کیا گیا ہے وہ سسٹم لائن کے ساتھ ہیں جو دباؤ اور بہاؤ کے ذریعہ بیان کردہ صوتی ڈیٹا ٹیبل کے لئے بیان کردہ ہر ایک پرستار . ان جدولوں میں تین قسم کی آواز ہے۔ انلیٹ اور آؤٹ لیٹ کی آواز کو ڈکٹ میں ماپا جاتا ہے ، جبکہ آس پاس کی آواز کو مداح اور ڈکٹ سسٹم کے باہر ماپا جاتا ہے . ان تمام قسم کی آواز کے لئے ، صوتی طاقت کی سطح آکٹیو بینڈ . میں پیش کی جاتی ہے یا آس پاس کی آواز کے لئے ، آواز کے دباؤ کی سطح کا حساب لگایا گیا ہے {. کے مطابق پیمائش کی گئی ہے۔ ڈکٹ .

انچوئی میں صوتی پیمائش آئی ایس او کے معیار کے مطابق اور ان کے گھروں میں شائقین کے ساتھ کی جاتی ہے کیونکہ یہ حقیقت کی اقدار کے قریب ہے .

ISO-method:پیمائش مخصوص ڈیزائن اور غیر عکاسی کنکشن . پیمائش اور حساب کتاب کے ساتھ ڈکٹ میں کی جاتی ہے 1/1 آکٹیو بینڈ . میں کی جاتی ہے۔

اس کی رہائش کے بغیر مداحوں کی پیمائش کم آواز میں حل ہوتی ہے . ریاستہائے متحدہ میں تجارتی ایسوسی ایشن اشرا ، مینوفیکچررز کے صوتی اعداد و شمار کے اطلاق میں بیان کی گئی ہے ، کہ اس کے بغیر کسی مداحوں کی آواز کی پیمائش کا نتیجہ 5-10 db کم ہے اور اس میں 250 Hz سے کم آکٹو بینڈ میں اور اس میں ایک پرستار سے کم ہے {

AMCA-method:پیمائش مداح سے بنی ہوتی ہے جس کے ساتھ یہ ایک انیکوک کمرے میں رہائش پذیر ہوتا ہے ، جس کے نتیجے میں کم آواز کی سطح . ہوتی ہے۔



پیمائش کی درستگی

جب صوتی طاقت کی سطح کے لئے پیمائش کے طریقہ کار کو تیار کرتے ہو تو ، بین الاقوامی معیار کی تنظیم ، آئی ایس او نے بھی مختلف آکٹیو بینڈ (90 ٪ درستگی) . میں پیمائش کی غلطی کا تجزیہ کیا۔

آکٹیو بینڈ (ہرٹج)	63	125	250	500
غلطی (DB)	±5.0	±3.4	±2.6	±2.6
آکٹیو بینڈ (ہرٹج)	1000	2000	4000	8000
غلطی (DB)	±2.6	±2.9	±3.6	±5.0



صوتی طاقت کی سطح

ساؤنڈ پاور لیول ، ایل ڈبلیو (اے) پورے وینٹیلیشن سسٹم سے آواز کا حساب لگانے کے لئے استعمال کیا جاتا ہے . یہ سسٹم مثال کے طور پر . گرلز ، ڈیمپرز اور ڈفیوزر کی ترکیب ہوسکتا ہے۔

ساؤنڈ پاور لیول معیارات کے مطابق ایک پیمائش کی قدر ہے ، اور یہ نہیں بتاتا ہے کہ آواز کس طرح ظاہر ہوتی ہے کیونکہ آواز کی طاقت انسان کے کان سے مشابہت کے ل {. کی خصوصیات سے آزاد ہے ، تاکہ A-filter استعمال کیا جاتا ہے LW (A) DB (A) پیمائش میں DB (A) پیمائش میں اشارہ کیا جاتا ہے}}}



صوتی دباؤ کی سطح

صوتی دباؤ کی سطح ، ایل پی یا ایل پی (اے) ، بتاتی ہے کہ انسانی کان کس طرح آواز . کو رجسٹر کرتا ہے ، یہ صوتی طاقت کی سطح ، ماخذ سے دوری ، پھیلاؤ کی پابندیوں اور کمرے کی صوتی خصوصیات . پر منحصر ہے۔

ساؤنڈ پریشر کی سطح ایک کمرے کے لئے پیش کی جاتی ہے جس میں ایک کمرے کے ساتھ 20M کے مساوی جذب کا رقبہ ہوتا ہے². 7 DB فرق CA 3M کے فاصلے سے مطابقت رکھتا ہے ، جہاں سیمفیریکل پروپیگنڈے میں آواز خارج ہوتی ہے .

صوتی دباؤ کی سطح کا حساب لگایا جاسکتا ہے: ایل پی=lw +10 لاگ (Q/4τr 2+4/a)

A=کمرے کے مساوی جذب کا علاقہ Q=پروپیگنڈہ کی قسم ہے:

Q =1 کروی پروپیگنڈہ ہے

Q =2 نیم کروی پروپیگنڈہ ہے

Q =4 کوارٹر کروی پروپیگنڈہ ہے

مفت فیلڈ کیس کے لئے ، چھت کے پرستار سے ، میں . e . ، صوتی دباؤ کی سطح کو اس طرح کیلیٹ کیا جاتا ہے: ایل پی=lw +10 لاگ کیو/4τr2.

LW (a) ٹوٹ 63db (a) میں ، 5 میٹر کا فاصلہ ، سیمی اسپریکا پروپیگنڈا اور مفت فیلڈ کیس کے ساتھ ، نتیجہ ایل پی (a) =63+10 لاگ 2/4τ 5 ہوگا۔²=63-22=41 db (a)

اور 10 میٹر پر: ایل پی (اے) =63+10 لاگ 2/4τ 10²=63-28=35 db (a)
