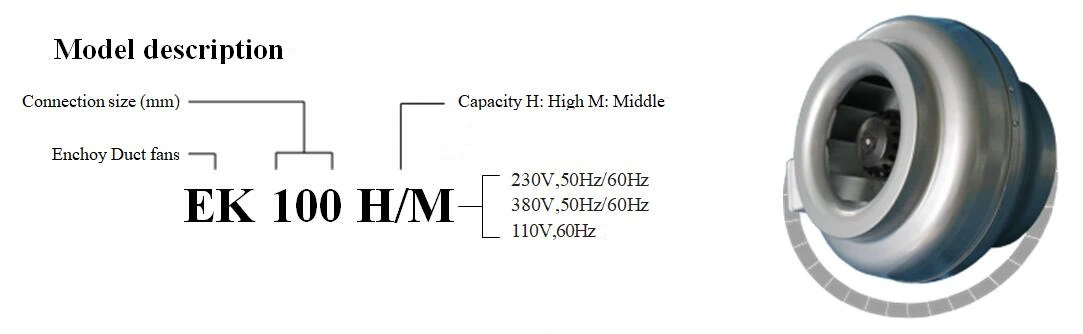

سرکلر ڈکٹ فین











fan فین کو "صاف" ہوا کی نقل و حمل کے لئے استعمال کیا جاتا ہے ، جس کا مقصد آگ سے خطرناک مادے ، دھماکہ خیز مواد ، پیسنے والی دھول ، کاجل وغیرہ کے لئے نہیں ہے۔

fan پنکھا ایک غیر متزلزل بیرونی روٹر انڈکشن موٹر سے لیس ہے جس کی بحالی سے پاک مہر بند بال بیئرنگ ہے۔

cap کیپسیسیٹر کی زندگی بھر محدود زندگی ہوتی ہے اور زیادہ سے زیادہ فنکشن کو محفوظ بنانے کے لئے 45 ، 000 گھنٹے اوپیرا -شن (تقریبا 5 سال) کے بعد اس کا تبادلہ ہونا چاہئے۔ عیب دار کیپسیسیٹر نقصان کا سبب بن سکتا ہے۔

pام یا سرد ماحول میں تنصیبات کے لئے زیادہ سے زیادہ زندگی کا وقت حاصل کرنے کے ل the ، مداحوں کو مسلسل کام کرنا چاہئے۔

fan فین کو باہر یا دوسرے نم ماحول میں انسٹال کیا جاسکتا ہے۔ اس بات کو یقینی بنائیں کہ فین ہاؤس نکاسی آب سے لیس ہے۔

fan فین کو کسی بھی پوزیشن میں نصب کیا جاسکتا ہے۔





fan فین کو فین پر ہوا کی سمت کے لیبل کے مطابق انسٹال کرنا ضروری ہے۔

fan فین کو لازمی طور پر ڈکٹ سے منسلک ہونا چاہئے یا حفاظتی گرل سے لیس ہونا چاہئے۔

fan فین کو محفوظ طریقے سے نصب کیا جانا چاہئے اور اس بات کو یقینی بنانا چاہئے کہ کوئی غیر ملکی اشیاء پیچھے نہیں رہ جائے۔

fan فین کو اس طرح انسٹال کیا جانا چاہئے جس سے خدمت اور بحالی آسان ہوجائے۔

fan فین کو اس طرح نصب کیا جانا چاہئے کہ کمپن کو ڈکٹ یا عمارت میں منتقل نہیں کیا جاسکتا ہے۔

speed رفتار کو منظم کرنے کے لئے ، ایک ٹرانسفارمر ، ٹریاک یا فریکوینسی کنورٹر سے منسلک کیا جاسکتا ہے۔

• ایک وائرنگ ڈایاگرام جنکشن باکس کے اندر یا الگ سے منسلک ہوتا ہے۔

prond کو صحیح طریقے سے زمینی طور پر بجلی سے انسٹال اور منسلک ہونا ضروری ہے۔

internal ہمیشہ اندرونی تھرمو کوونٹیکٹ کا استعمال کریں ، وائرنگ ڈایاگرام دیکھیں۔

• بجلی کی تنصیبات کو کسی مجاز الیکٹریشن کے ذریعہ بنانا چاہئے۔

• بجلی کی تنصیبات کو مقامی طور پر واقع تناؤ فری سوئچر یا لاک ایبل ہیڈ سوئچر کے ذریعہ منسلک کیا جانا چاہئے۔





شروع کرتے وقت ، اس بات کو یقینی بنائیں کہ:

current موجودہ لیبل پر بیان کردہ جو کچھ بیان کیا گیا ہے اس کے +5 سے زیادہ نہیں ہے۔

contected منسلک وولٹیج +6 ٪ کے درمیان ریٹیڈ وولٹیج کے –10 ٪ کے درمیان ہے۔

fan فین کو شروع کرتے وقت کوئی شور ظاہر نہیں ہوتا ہے۔

3- فیز موٹرز پر گردش کی سمت لیبل کے مطابق ہے۔





fan فین کو اس کی پیکنگ میں انسٹالیشن تک لے جانا چاہئے۔ یہ نقل و حمل کے نقصانات ، خروںچ اور مداح کو گندا ہونے سے روکتا ہے۔

• توجہ ، تیز کناروں اور کونوں کو تلاش کریں۔





service خدمت ، بحالی یا مرمت شروع ہونے سے پہلے ، پرستار کو تناؤ سے پاک ہونا چاہئے اور امپیلر کو لازمی طور پر رکنا چاہئے۔

j جیمنگ اور تضادات سے بچنے کے ل larger بڑے شائقین کو ہٹانے یا کھولنے پر مداح کے وزن پر غور کریں۔

capacity ضرورت پڑنے پر مداح کو صاف کرنا ضروری ہے ، صلاحیت کو برقرار رکھنے اور اس سے بچنے کے ل every ہر سال کم از کم ایک بار ، عدم توازن جس سے بیرنگ پر غیر ضروری نقصانات ہوسکتے ہیں۔

fan فین بیئرنگ بحالی سے پاک ہیں اور جب ضروری ہو تو اس کی تجدید کی جانی چاہئے۔

fan فین کو صاف کرتے وقت ، ہائی پریشر کی صفائی یا مضبوط تحلیل استعمال نہیں کرنا چاہئے۔

imp صفائی ستھرائی کے بغیر کو ختم کرنے یا نقصان پہنچانے کے بغیر کیا جانا چاہئے۔

• اس بات کو یقینی بنائیں کہ پرستار کی طرف سے کوئی شور نہیں ہے۔





1. اس بات کو یقینی بنائیں کہ پرستار میں تناؤ ہے۔

2. تناؤ کو کاٹیں اور تصدیق کریں کہ امپیلر بلاک نہیں ہے۔

3. تھرموکونٹیکٹ\/موٹر محافظ کو چیک کریں۔ اگر یہ منقطع ہوجاتا ہے تو زیادہ گرمی کی وجہ کا خیال رکھنا ضروری ہے ، نہ دہرایا جانا چاہئے۔ دستی تھرمو پروٹیکٹر کو بحال کرنے کے لئے تناؤ کو ایک دو منٹ کے لئے کاٹا جائے گا۔ 1.6A سے بڑی موٹروں میں موٹر پر دستی ری سیٹنگ ہوسکتی ہے۔ اگر اس میں خود کار طریقے سے تھرمو پروٹیکٹر موجود ہے تو موٹر ٹھنڈا ہونے پر ری سیٹنگ خود بخود ہوجائے گی۔

4. اس بات کو یقینی بنائیں کہ وائرنگ آریھ کے مطابق کیپسیٹر منسلک ہے ، (صرف ایک مرحلہ)۔

5. اگر پرستار اب بھی کام نہیں کرتا ہے تو ، سب سے پہلے کام کیپیسیٹر کی تجدید کرنا ہے۔

6. اگر اس میں سے کچھ بھی کام نہیں کرتا ہے تو ، اپنے پرستار سپلائر سے رابطہ کریں۔

7. اگر فین کو سپلائر کو واپس کردیا گیا تو ، اسے صاف کرنا ضروری ہے ، موٹر کیبل کو بغیر کسی امراض کا سامنا کرنا پڑتا ہے اور ایک تفصیلی عدم مطابقت کی رپورٹ کو منسلک کیا جاتا ہے۔





وارنٹی صرف اس شرط کے تحت درست ہے کہ پرستار اس "ہدایات کو ٹھیک ہے" کے مطابق استعمال کیا جاتا ہے۔









اس بروشر میں صوتی اعداد و شمار مندرجہ ذیل تعریفوں پر مبنی ہیں: نظام میں ڈھونڈنا ضروری ہے۔

جس نکات کے لئے صوتی ڈیٹا پیش کیا جاتا ہے وہ سسٹم لائن کے ساتھ ہوتے ہیں جس کی وضاحت دباؤ اور بہاؤ کے ذریعہ کی جاتی ہے جس میں ہر فین کے لئے صوتی ڈیٹا ٹیبل میں بیان کیا گیا ہے۔ ان جدولوں میں تین قسم کی آواز ہے۔ انلیٹ اور آؤٹ لیٹ آواز کو ڈکٹ میں ماپا جاتا ہے ، جبکہ آس پاس کی آواز پنکھے اور ڈکٹ سسٹم کے باہر ماپا جاتا ہے۔ ان تمام قسم کی آواز کے ل the ، صوتی طاقت کی سطح آکٹیو بینڈ میں پیش کی جاتی ہے۔ آس پاس کی آواز کے ل sound ، صوتی دباؤ کی سطح کا بھی حساب لگایا گیا ہے۔ ماپنے والی آواز کے لئے آس پاس کی آواز یا آئی ایس او 5136 کے لئے آئی ایس او 3741 کے مطابق پیمائش کی جاتی ہے۔

انچوئی میں صوتی پیمائش آئی ایس او کے معیار کے مطابق اور ان کے گھروں میں شائقین کے ساتھ کی جاتی ہے کیونکہ یہ حقیقت کی اقدار کے قریب ہے۔

ISO-method:پیمائش مخصوص ڈیزائن اور غیر عکاسی کنکشن کے ساتھ ڈکٹ میں کی جاتی ہے۔ پیمائش اور حساب کتاب 1\/1 آکٹیو بینڈ میں بنائے جاتے ہیں۔

اس کے رہائش کے بغیر پنکھے کی پیمائش نچلی آواز میں حل ہوتی ہے۔ ریاستہائے متحدہ میں تجارتی ایسوسی ایشن اشرا ، مینوفیکچررز صوتی اعداد و شمار کے اطلاق میں بیان کی گئی ہے ، کہ اس کے رہائش کے بغیر کسی مداحوں کی صوتی پیمائش کے تخمینے کا نتیجہ 250 ہرٹج سے آکٹیو بینڈ میں 5-10 db کم ہے اور اس کی رہائش میں ایک پرستار سے کم ہے۔

AMCA-method:پیمائش مداح سے بنی ہوتی ہے جس کے ساتھ یہ ایک انیکوک کمرے میں رہائش پذیر ہوتا ہے ، جس کے نتیجے میں آواز کی سطح کم ہوتی ہے۔



پیمائش کی درستگی

جب صوتی طاقت کی سطح کو ڈکٹ کرنے کے لئے پیمائش کے طریقہ کار کو تیار کرتے ہو تو ، بین الاقوامی معیار کی تنظیم ، آئی ایس او نے بھی مختلف آکٹیو بینڈ (90 ٪ درستگی) میں پیمائش کی غلطی کا تجزیہ کیا۔

آکٹیو بینڈ (ہرٹج)	63	125	250	500
غلطی (DB)	±5.0	±3.4	±2.6	±2.6
آکٹیو بینڈ (ہرٹج)	1000	2000	4000	8000
غلطی (DB)	±2.6	±2.9	±3.6	±5.0



صوتی طاقت کی سطح

ساؤنڈ پاور لیول ، ایل ڈبلیو (اے) پورے وینٹیلیشن سسٹم سے آواز کا حساب لگانے کے لئے استعمال ہوتا ہے۔ یہ نظام مثال کے طور پر گرلز ، ڈیمپرز اور پھیلاؤ کرنے والوں کی ترکیب ہوسکتا ہے۔

ساؤنڈ پاور لیول معیارات کے مطابق ایک پیمائش کی قیمت ہے ، اور یہ نہیں بتاتا ہے کہ آواز کس طرح ظاہر ہوتی ہے کیونکہ صوتی طاقت پنکھے کی جگہ کی خصوصیات سے آزاد ہے۔ انسانی کان سے مشابہت کرنے کے ل the ، A-فلٹر LW (A) DB (A) میں ماپا جانے والے DB (A) میں پیمائش کے ساتھ اشارہ کیا جاتا ہے۔



صوتی دباؤ کی سطح

صوتی دباؤ کی سطح ، ایل پی یا ایل پی (اے) ، بتاتا ہے کہ انسانی کان کس طرح آواز کو رجسٹر کرتا ہے۔ یہ صوتی طاقت کی سطح ، ماخذ سے دوری ، پھیلاؤ کی پابندیوں اور کمرے کی صوتی خصوصیات پر منحصر ہے۔

ساؤنڈ پریشر کی سطح ایک کمرے کے لئے پیش کی جاتی ہے جس میں ایک کمرے کے ساتھ 20M کے مساوی جذب کا رقبہ ہوتا ہے². 7 ڈی بی کا فرق CA 3M کے فاصلے سے مطابقت رکھتا ہے ، جہاں سیمفیکل پروپیگنڈے میں آواز خارج ہوتی ہے۔

صوتی دباؤ کی سطح کا حساب لگایا جاسکتا ہے: LP=lw +10 لاگ (Q\/4τr 2+4\/a)

A=کمرے کے مساوی جذب کا علاقہ Q=پروپیگنڈہ کی قسم ہے:

Q =1 کروی پروپیگنڈہ ہے

Q =2 نیم کروی پروپیگنڈہ ہے

Q =4 کوارٹر کروی پروپیگنڈہ ہے

مفت فیلڈ کیس کے لئے ، یعنی چھت کے پنکھے سے ، صوتی دباؤ کی سطح کو اس طرح کیل کیا جاتا ہے: ایل پی=lw +10 لاگ کیو\/4τr2۔

LW (a) ٹوٹ 63db (a) میں ، 5 میٹر کا فاصلہ ، سیمی اسپریکا پروپیگنڈا اور مفت فیلڈ کیس کے ساتھ ، نتیجہ ایل پی (a) =63+10 لاگ 2\/4τ 5 ہوگا۔²=63-22=41 db (a)

اور 10 میٹر پر: ایل پی (اے) =63+10 لاگ 2\/4τ 10²=63-28=35 db (a)
